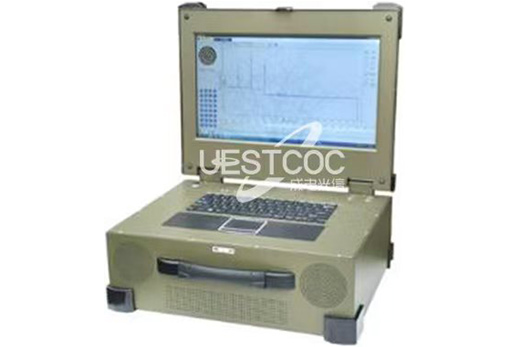

高精度OTDR光纤测试仪

高精度OTDR光纤测试仪主要应用于航电网络光纤线路检测维护,可识别光纤线路中接头、拼接管、弯曲等的特征以及光纤损耗,对光纤线路中的损耗故障点进行定位。

该测试仪采用基于时间相关光子计数的光时域反射技术,通过专门设计的超窄脉冲激光器,发射小于1ns脉宽的激光信号,送入到被测光纤中,被测光纤中反向返回的光信号耦合输入到高灵敏度光子探测器中,经时间相关光子计数处理后,将光纤信号传输路径上故障点和损耗点检测结果使用图形化界面显示出来,可将故障损耗点的检测和定位精确至厘米级,为航电网络光纤线路检测维护提供极大便利。

  • 高精度OTDR光纤测试仪
  • 高精度OTDR光纤测试仪

高精度OTDR光纤测试仪主要应用于航电网络光纤线路检测维护,可识别光纤线路中接头、拼接管、弯曲等的特征以及光纤损耗,对光纤线路中的损耗故障点进行定位。

该测试仪采用基于时间相关光子计数的光时域反射技术,通过专门设计的超窄脉冲激光器,发射小于1ns脉宽的激光信号,送入到被测光纤中,被测光纤中反向返回的光信号耦合输入到高灵敏度光子探测器中,经时间相关光子计数处理后,将光纤信号传输路径上故障点和损耗点检测结果使用图形化界面显示出来,可将故障损耗点的检测和定位精确至厘米级,为航电网络光纤线路检测维护提供极大便利。

功能与特点

1、中心波长:850nm

2、光纤距离范围≤100m

3、距离测试精度≤±0.03m

4、离分辨率≤±0.1m

5、支持多路光纤输入,可实现对多路光纤的自动测试

6、测试时间:单路光纤线路≤1分钟
